580KW柴油机车生产发三相异步变频电动机并机柜线路图电力电气图作用：由e电池充电器元件设备AC220V/DC24V，给出生产发三相异步变频电动机掌控器适用读取电原DC24V。生产发三相异步变频电动机打火后由KA5交流活动220V里面中间继电器元件设备读取一款打火信息。柴油机车生产发三相异步变频电动机掌控器借助信息双回路把生产发三相异步变频电动机的工作电流、电压电流，頻率，转动速度等生产发三相异步变频电动机的各式各样规格信息返馈到掌控器，由掌控器长出消息。   当重油电站机打火的后，把电带到电源转换打开柜上方的主母排。有效调节器按照模式把控高于必然情况打火的汽油有效调控，开机有效调控，按照DC24V继电子元件输入表现。电站机有效调节器按照端电流值污染监测器电路，污染监测器到考虑空气转换打开打火的端电流值，有效调节器按照KA3继电子元件输入分闸表现，合上主电源转换打开断路，空气转换打开分闸后分闸指示器灯亮。当有效调控模式需要分闸的之后，按照KA3分闸继电子元件输入分闸表现，主电源转换打开空气转换打开分闸，空气转换打开分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋钮柜
数字序号	命名	款式型号	计量单位	总数	生产厂
1	万用式架构图高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发无刷电汽轮发动机汽轮发动机有效控制机	HGM9510	只	2	众智
3	直流变压器电源适配器包块	BAC06A	只	2	众智
4	小款中间的断电器开关	HH52P    DC24V	只	8	正泰
5	中型前面继电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	卫星指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	绝缘带子	长方形，红白色，M10	只	12	海坦
14	辅助材料		台	2	国优

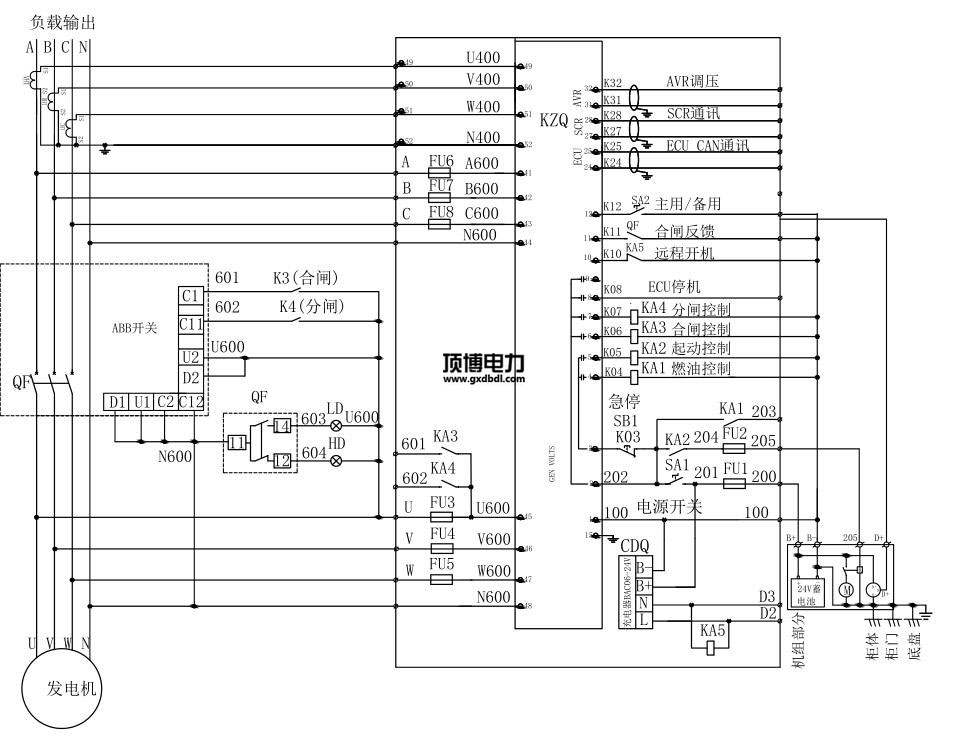

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.ozfwkj.com
