本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电站空调机组变配动力箱的的作用： 1、适当合理的划分用电量。 2、以便于对电路设计的开闭进行操作。 3、有较高的人身安全抗氧化等級，能形象的出现线路的导通方式。

项目名称：656KW柴油密度风能发马达组单机配电箱主要元件明细清单
电气安装箱重要零件明细表
项目编号	分类	形号品种	标准	量	生产商
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发伺服电机柜管控器	HGM6110	只	1	众智
3	风能发同步电机发动机转速把握器	C2002	只	1	孚创
4	电流电源开关输出模块	DC24V	只	1	众智
5	中大型两边继电子产品	HH54P    DC24V	只	2	正泰
6	小行两边电磁阀产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

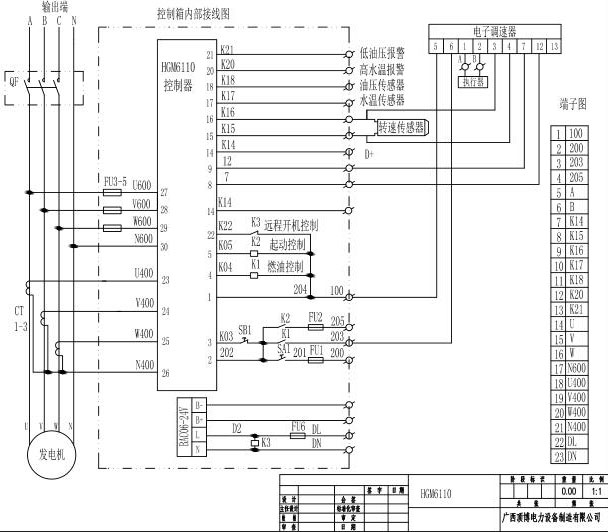

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ozfwkj.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
