今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

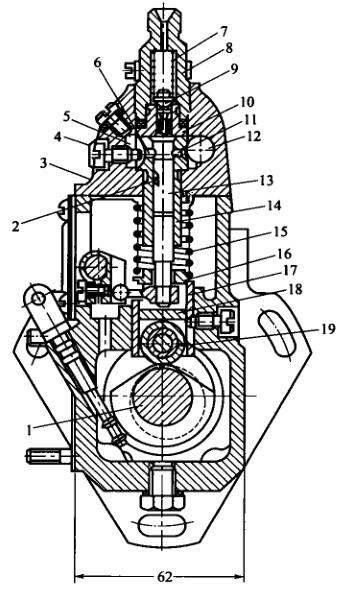

   I号喷油泵的分泵构造图

1-低压石油管道管连接管; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵扭簧; 8-油门支撑杆;  9-调接臂; 10-气缸轴; 11-加固接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手油阀;  17-带动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-较正扭簧; 22-油情况改变内六角螺丝; 23-怠速定位内六角螺丝; 24-飞速定位内六角螺丝; 25-变速手柄; 26-变速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体制动器总成的其主要意义是可以保障质量液压油泵已经开使一直的更可靠性，对多缸汽油机认为，还可以保障质量各缸液压油泵一直的不同性。起可以保障质量用处的器官是滚珠下边到调正混凝土垫块上平面磨的间距H。当喷液压油泵轴承轴小齿轴与曲轴小齿轴相应选址很大时，H越大，液压泵关进油孔的一直越快，液压油泵已经开使一直也越快。否则，H越小，液压油泵已经开使一直越延长。往往要选择结构设计和试验检测定下为宜的滚珠体的工作间距H，以可以保障质量液压油泵已经开使一直的更可靠性。

1-气缸轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-市场定位螺栓; 5-回油道; 6-回油孔; 7-油多阀板大螺旋弹簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵板大螺旋弹簧; 16-板大螺旋弹簧座; 17-挺柱体:; 18-垫铁; 19-压轮

  谈谈多缸机，各分泵的H值应一一对应。校准垫铁在喷汽油泵量产时均已调好，不容易随意互相交换。垫铁是用抗划痕材质制出并举行热外理以加快氏硬度，故此用中不容易划痕。如长用时用后划痕较多，可换面用。

  喷真空泵泵体分上下两边多部分，喷真空泵上体主要用作安转注塞泵偶件及冒油阀偶件，阴道主要用作安转轴承轴、滑轮体和输真空泵等。泵体前侧中间打有检视窗孔，烦请观察和调节泵油表。下处有检视汽车机油面的检视孔。喷真空泵上体有一道油道，与各注塞泵套筒或是的圆形油槽互通。圆形油槽则与注塞泵套筒上的进、回油孔互通。由输真空泵供来的低压低油借助进输油管管金属接头管金属接头来到油道中。油道中的静音车负压由装在回输油管管金属接头管金属接头内的回油阀调控，一规范要求保证在5～10kPa面积内。汽压过低，在注塞泵上行时，静音车不发展借助进油孔来到注塞泵上端油腔。当油表异常而使汽压提升时，一丝丝的静音车会顶开回油阀流入了静音车细滤器中。
